۳. راهکارهای نوین
راهکارهای نوین در کاهش استرس پلیمریزاسیون و افزایش طول عمر کامپوزیتهای دندانی
مقدمه
استرس پلیمریزاسیون (Polymerization Shrinkage Stress) یکی از اصلیترین عوامل شکست ترمیمهای کامپوزیتی محسوب میشود. این استرس باعث ایجاد ریزنشت، پوسیدگی ثانویه، حساسیت پس از ترمیم و حتی شکست دندان میشود. در این مقاله، جدیدترین راهکارهای علمی و بالینی برای کاهش این استرس و افزایش دوام ترمیمهای کامپوزیتی را بررسی میکنیم.
استرس پلیمریزاسیون چیست و چرا اهمیت دارد؟

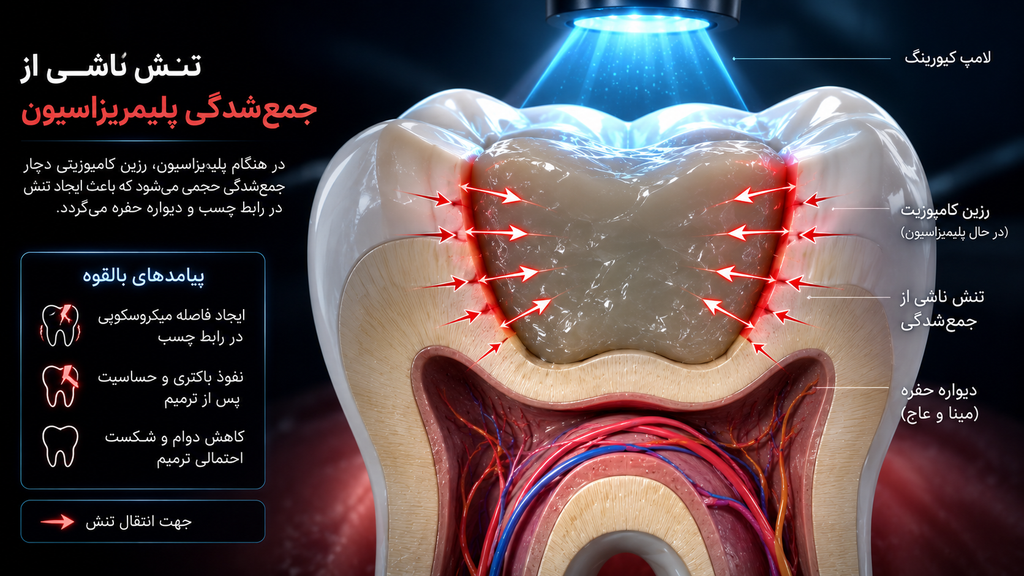

تعریف مکانیسم
پلیمریزاسیون کامپوزیتها با انقباض حجمی (به طور متوسط ۱.۵ تا ۲.۵ درصد) همراه است. این انقباض در حفره دندان که به دیوارههای سفت متصل است، باعث ایجاد تنشهای کششی در فصل مشترک ماده و بافت دندان میشود.
عواقب بالینی
- ریزنشت (Microleakage): ایجاد فاصله در حاشیه ترمیم.
- پوسیدگی ثانویه: نفوذ باکتریها و مواد غذایی به ریزنشتها.
- حساسیت پس از ترمیم: تحریک عاج در اثر حرکات مایعات درون توبولهای عاجی.
- شکست ترمیم: کاهش طول عمر ترمیم و نیاز به ترمیم مجدد
راهکارهای نوین در سطح مواد
سیستمهای مونومری جدید با انقباض کم

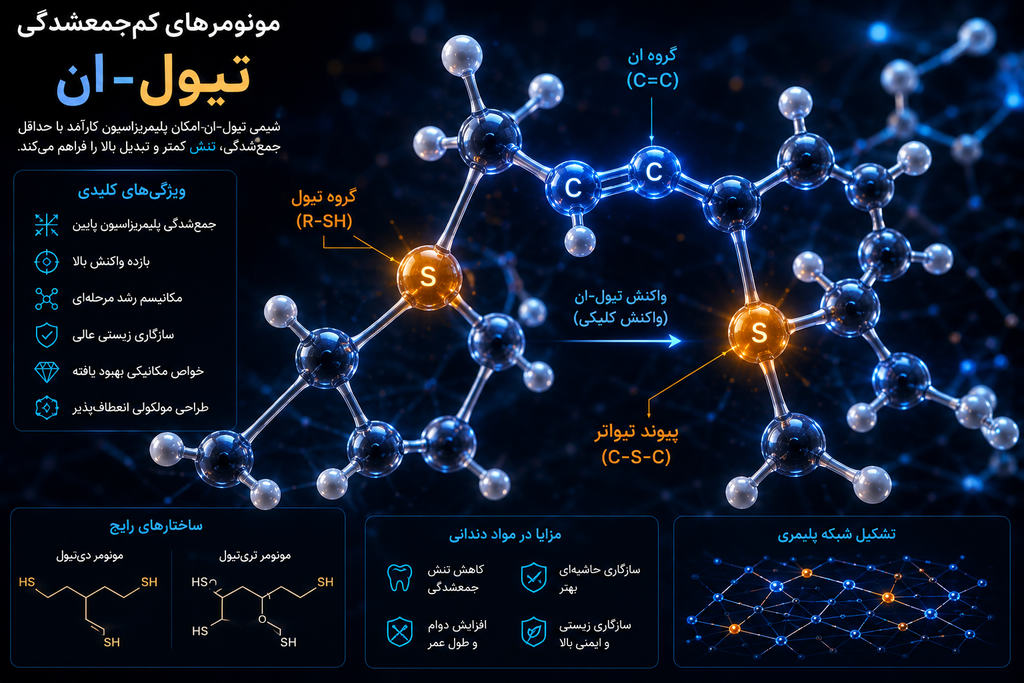

مونومرهای حجیم (Bulk Monomers):
مونومرهایی مانند تیول-ان (Thiol-ene) و بیفنیل (Biphenyl) با افزایش وزن مولکولی و کاهش تعداد پیوندهای دوگانه، به طور قابل توجهی استرس پلیمریزاسیون را کاهش میدهند
مزایا:
- کاهش انقباض حجمی تا ۵۰ درصد.
- افزایش زیستسازگاری.
- کاهش حساسیت پس از ترمیم.
محدودیتها:
- هزینه بالاتر.
- نیاز به سیستمهای آغازگر خاص برای پلیمریزاسیون کامل
اصلاح سطح فیلرها برای کاهش تنش
روش سنتی استفاده از سایلان کاپلینگ برای اتصال فیلرها به ماتریس رزین، در انتقال تنش بهینه نیست. امروزه از روشهای نوینی استفاده میشود:
فیلرهای متخلخل (Porous Fillers):
- مانند لیتیوم دیسیلیکات با ساختار متخلخل.
- ایجاد قفل مکانیکی قویتر بین فیلر و ماتریس.
- انتقال تنش به جای تمرکز در یک نقطه، به صورت گسترده در سطح ترمیم پخش میشود
مواد با خاصیت ضدچسبندگی باکتری (Anti-biofilm)
ترکیبات فلورینه شده در ساختار کامپوزیت:
- کاهش انرژی سطحی ترمیم.
- جلوگیری از چسبیدن پلاکت میکروبی به سطح ترمیم.
- کاهش خطر پوسیدگی ثانویه و افزایش طول عمر ترمیم
راهکارهای بالینی برای کاهش استرس
تکنیک افزایش پلیمریزاسیون نوری (Extended Cure)
استفاده از شدت نور کمتر (نزدیک ۴۰۰ mW/cm²) در ابتدای پلیمریزاسیون و افزایش تدریجی آن به ۱۰۰۰ mW/cm².
- مکانیسم: کاهش سرعت پلیمریزاسیون و افزایش زمان برای تخلیه تنش.
- نتیجه: کاهش استرس تا ۳۰ درصد در مقایسه با پلیمریزاسیون سریع

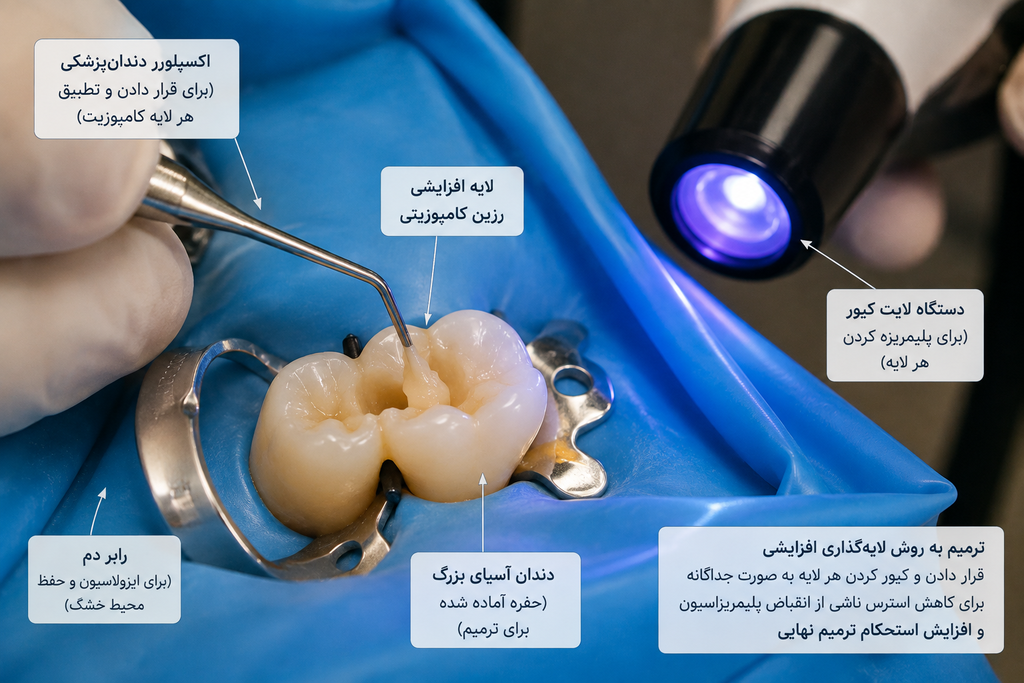

تکنیک قرارگیری لایهلایه (Incremental Placement)
- روش: قرارگیری کامپوزیت در لایههای ۲ میلیمتری و پلیمریزاسیون هر لایه به صورت جداگانه.
- نتیجه: هر لایه به طور مستقل جمع میشود و تنش باقیمانده به حداقل میرسد.
- توجه: استفاده از کامپوزیتهای تودهای امکان کاهش تعداد لایهها را فراهم کرده است
استفاده از لایههای الاستیک (Elastomeric Layers)
قرارگیری یک لایه نازک از مواد با مدول الاستیسیته پایین بین چسبنده و کامپوزیت.
- عملکرد: جذب تنشهای پلیمریزاسیون مانند یک بافر.
- کاربرد: در ترمیمهای با حاشیه سیمانی (کلاس V) بسیار مؤثر است.
مقایسه عملکرد بالینی کامپوزیتهای کمریسک با کامپوزیتهای معمولی
بر اساس یک متاآنالیز از ۲۲ کارآزمایی بالینی:
| ویژگی | کامپوزیت کمریسک (Low-Shrink) | کامپوزیت معمولی |
|---|---|---|
| انقباض حجمی | ۱.۲ – ۱.۵ درصد | ۱.۹ – ۲.۸ درصد |
| ریزنشت (۱ ساله) | ۸% | ۲۲% |
| حساسیت پس از ترمیم | ۴% | ۱۸% |
| میزان موفقیت (۵ ساله) | ۹۴% | ۸۷% |
نتیجهگیری آماری: کامپوزیتهای کمریسک به طور معنیداری (p < ۰.۰۵) میزان ریزنشت و حساسیت کمتری دارند، اما تفاوت در میزان موفقیت طولانیمدت نیاز به تحقیقات بیشتری دارد
نتیجهگیری و چشمانداز آینده
کاهش استرس پلیمریزاسیون از دو مسیر تکامل مواد و اصلاح تکنیکهای بالینی امکانپذیر است. پیشرفتهای اخیر در زمینه مونومرهای جدید، فیلرهای پیشرفته و تکنیکهای پلیمریزاسیون، به طور قابل توجهی طول عمر ترمیمهای کامپوزیتی را افزایش دادهاند. با این حال، هیچ راهکار جایگزینی برای اصول اولیه مانند ایزوله کامل و چسبندگی صحیح وجود ندارد و ترکیب این عوامل، کلید موفقیت در ترمیمهای دیرپا خواهد بود
